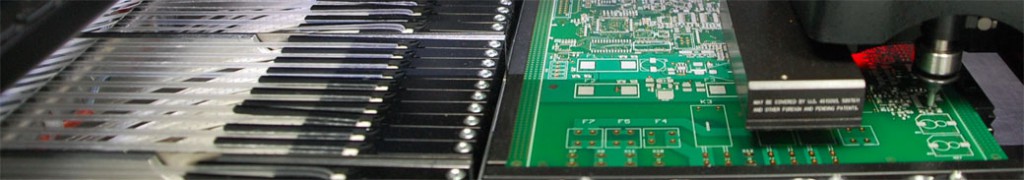

SMD Bestückung Beispielbild

Bestückung (SMD und konventionell)

Bei STEHA-Elektronik erhalten Sie je nach Ihren Anforderungen SMD oder konventionelle Bestückung für Muster, Klein- und Großserie. Leiterplattenbestückung erfordert ein Höchstmaß an Präzision, diese gewährleisten wir durch moderne Technik und qualifizierte Mitarbeiter. Mithilfe eines AOI Systems (Automatische optische Inspektion) können Bestückungsfehler noch vor der Prüfung entdeckt werden.

SMD-Bestückung


Die SMD-Bestückung (auch SMT-Bestückung SMD/T = Surface Mounted Devices/Technology) ist eine Technologie der Leiterplattenbestückung, bei der Bauelemente direkt auf der Oberfläche der Leiterplatte, ohne Löcher gelötet werden. Die speziellen Bauelemente mit lötfähiger Anschlussflächen werden maschinell auf einer oder beiden Seiten bestückt und anschließend mit geeigneten Verfahren angelötet. Die SMD-Bestückung in Kombination mit dem Reflow-Löt-Verfahren ist die heute maßgebliche Methode zur Leiterplattenbestückung. Mit unseren modernen SMD-Maschinen ist eine Bestückung bereits ab kleinen Stückzahlen und für Prototypen möglich. Durch das SMD-Verfahren werden die Leiterplatten besonders kompakt und vibrationsfest.

Unsere Leistungen im Überblick

      • Materialbeschaffung und Disposition aller benötigten Teile
      • Beschaffung von Bauteilen nach Ende der Produktion über Broker
      • Musterfertigung, Klein- und Großserienfertigung
      • Halbautomatische und automatische SMD-Bestückung
      • Dampfphasenlöten und Reflowlöten mit bleifreien Loten
      • Elektrische Prüfung und Protokollierung nach Anforderung

Konventionelle oder THT-Bestückung


Bei der konventionellen Leiterplattenbestückung, auch Durchsteckmontage oder THT-Bestückung (Through-Hole-Technology) genannt. Dabei werden die Bauelemente manuell durch die Leiterplattenlöcher gesteckt und dann entweder von Hand gelötet oder durch ein sogenanntes Wellenlötbad geschickt, wo die Verlötung erfolgt. Diese Technologie wird bevorzugt in Verbindung mit einer Mischbestückung angewendet, wenn beispielsweise nicht alle Bauelemente in SMD-Bauform verfügbar sind, bei großen Bauteilen oder hohen Strömen und kleinen Serien.

Unsere Leistungen im Überblick

      • Materialbeschaffung und Disposition aller benötigten Teile
      • Musterfertigung, Klein- und Großserienfertigung
      • Bauteilevorbereitung (biegen, schneiden, sicken)
      • Handbestückung der Bauteile
      • Bleifrei Wellenlötanlage
      • Elektrische Prüfung
